◎采用數字信號處理器DSP核心片，滿足更精準迅捷的補償需求

◎超薄機身，彰顯玲瓏安裝

◎采用專用定制液晶顯示屏，參數豐富，操作靈活

◎交流寬壓工作電源，滿足更多使用現場

◎具有RS-485通訊接口，支持MODBUS通訊協議

◎單相、三相補償，輸出投切觸發信號＜20ms

◎可任意設定每組電容器的物理容值

◎可配置循環（任意編碼）、線性（先投后切）兩種投切方案

◎可設置動態、靜態兩種補償速度

◎溫度采集及溫控輸出功能，有效保護補償單元高溫作業

◎可選擇手動、自動兩種控制方式

技術參數/TECHNICAL DATA

◎使用環境

海拔高度：≤2500米 環境溫度：-20℃- +70℃

相對濕度：40℃時20%-90% 大氣壓力：79.5Kpa-106Kpa

◎環境條件

周圍介質無爆炸危險，無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃，安裝地不易劇烈震動，無風雪侵蝕。

◎基本參數

電源范圍：AC56V-450V 50Hz±5% 取樣電壓：AC380V,220V

取樣電流：0-5A 本機功耗：≤12W

◎測量精度

電壓：±0.5%

電流：±0.5%

功率因數：±1.0%

無功功率：±1.0%

◎控制參數

電容路數：1-12/18/24路

電流變化：1-1000（比值，如500/5的CT應設為100）

過壓設置：400V-480V/230V-280V 步長1V

欠壓設置：300V-360V/180V-210V 步長1V

諧波電壓設置：0-25% 諧波電流設置：0-100%

目標功率因數：0.85-1.0 投切門限：0.5-1.2 步長0.1

投切延時：0.02s-600s 放電延時：0s-300s

投切方式：0（循環），1（線性）

電容容值：0-200Kvar 步長1

靈敏度：≤100mA

輸出接點：每路DC12V/30mA或AC250V/5A

◎安裝尺寸

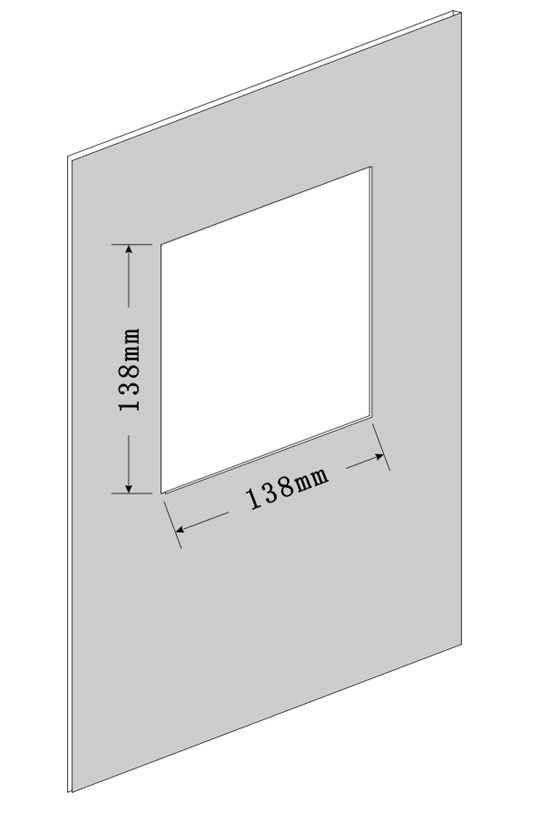

開孔尺寸：138*138，單位：mm；

嵌入深度：GCK 系列，50mm；

GCK1系列，95mm；

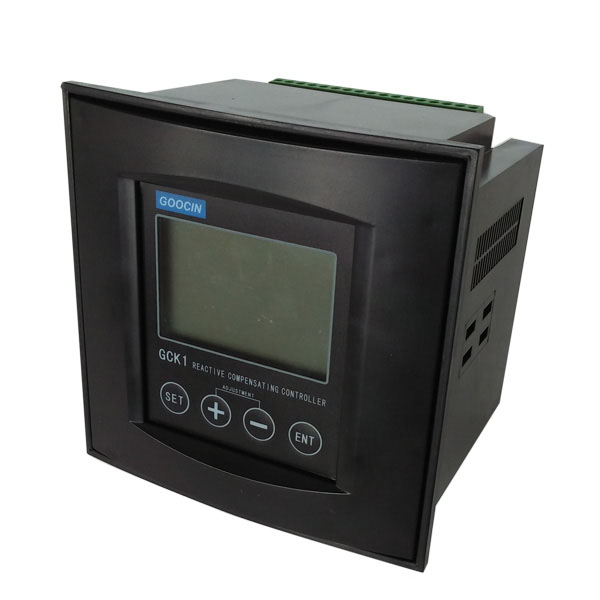

GCK系列無功補償控制器/GCK1系列經濟型無功補償控制器

型號說明/MODEL ILLUSTRATION

選型列表(部分型號)

備注：GCK系列最多24路，GCK1系列最多18路。

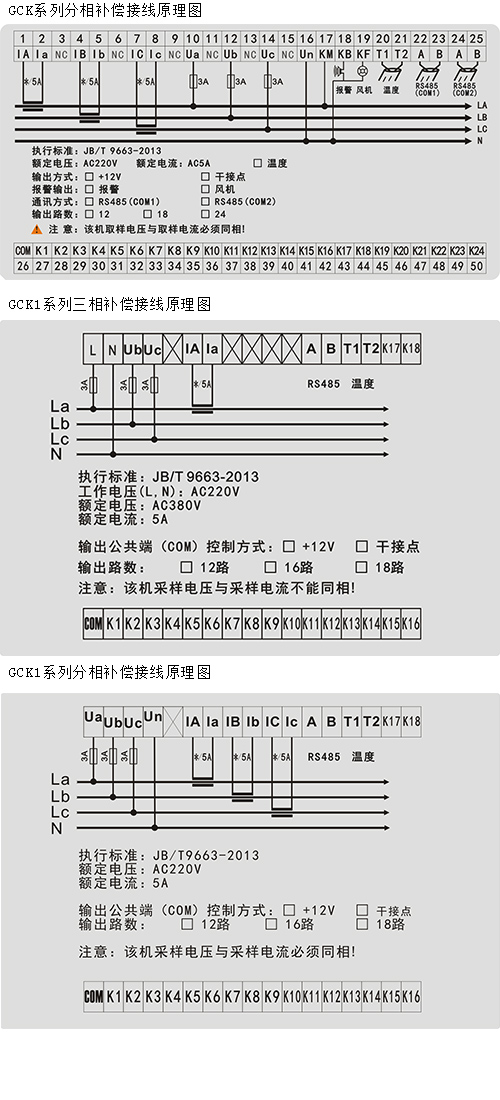

接線原理圖 TERMIAL WIRING DIAGRAM

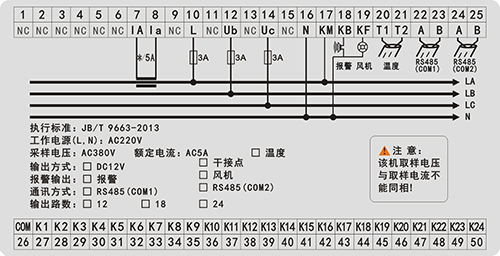

GCK系列三相補償接線原理圖
